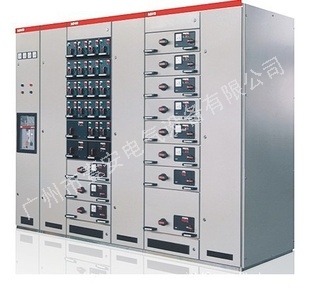

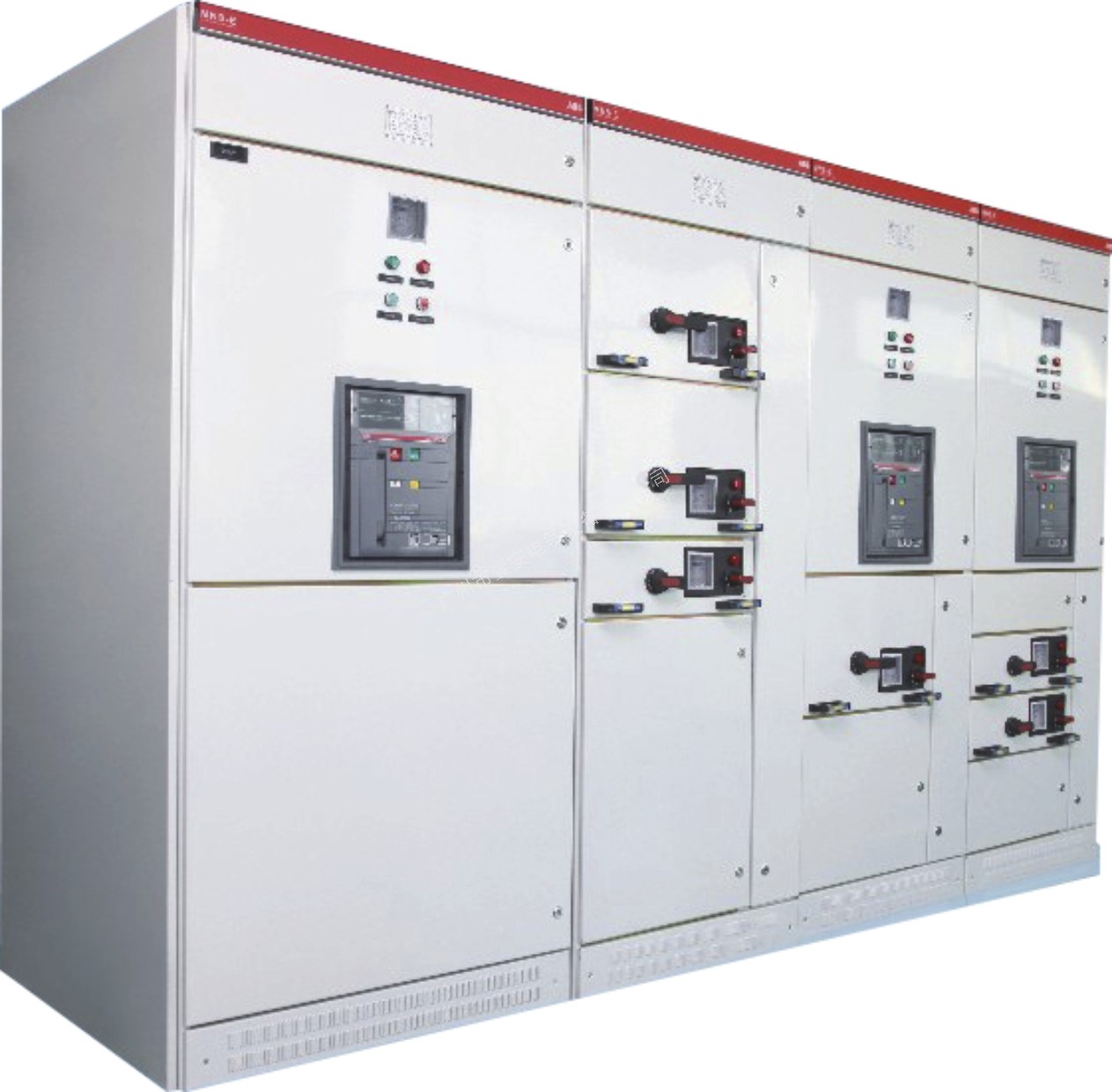

MNS型低压抽出式开关柜
发布时间:2015-05-28- MNS型低压抽出式开关柜
- YP00043
- 功能特点
- 规格参数
- 系统连接图
产品概述:
MNS型低压抽出式开关柜是一种全组装式低压开关设备,它具有结构紧凑、外形美观、模块化设计、通用性强、组装灵活等特点,其主参数达到国际水平,适用于发电站、变电站、石油化工、机械等行业的动力、配电、电机控制中心。
工作环境条件:
1.海拔高度不超2000M;
2.短时最高温度40℃,24小时平均最高温度为35℃,最低温度为-5℃;
3.空气相对湿度年平均不大于90%;
4.无明显剧烈振动、冲击和颠簸的场所;
5.安装时与垂直面的倾斜度不超过5%;
6.无易燃易爆品,且周围空气中无足以腐蚀金属和破坏绝缘的气体和导体尘埃。
产品结构及特点:
1. MNS型低压开关柜框架为组合式结构,基本骨架由C型钢板组装而成。框架的全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本框架,加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25mm)变化;
2. MNS型组合时低压开关柜的每一个柜体分隔为三个室,即水平母线室(在柜后面),抽屉小室(在柜前面),电缆室(在柜下部或在柜前右边)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离,以有效防止开关元件因故障引起的飞狐或母线与其它电路短路造成的事故;
3. MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出;
4. 结构紧凑:以较小的空间容纳较多的功能单元;
5.结构性通用性强、组装灵活、以E=25mm为模数,结构及抽出式单元可以任意组合以满足系统设计的需要;
6.母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能,是运行维护可靠;
7.各种大小的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置,安全可靠;
8. 采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,可以根据要求任意组装。
技术参数:
主额定工作电压(V) |
AC400V,AC660V |
|
辅助电路额定电压(V) |
AC110、220、380V,DC110、220V |
|
额定频率(Hz) |
50(60)Hz |
|
额定绝缘电压(V) |
660(1000)V |
|
额定工作电流(A) |
水平母线 |
≤6300A |
垂直母线 |
≤630~2000A |
|
工频耐压(1min/V) |
主电路 |
2500V |
辅助电路 |
1800V |
|
手柄 |
3750V |
|
母线短时耐受电流(1S)/KA |
|
50(80)KA |
外壳防护等级 符合标准 |
|
IP30、IP40 |
GB7251.1、IEC60439-1 |
